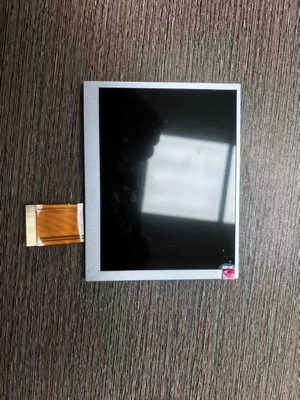

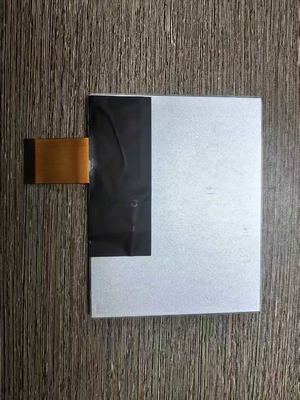

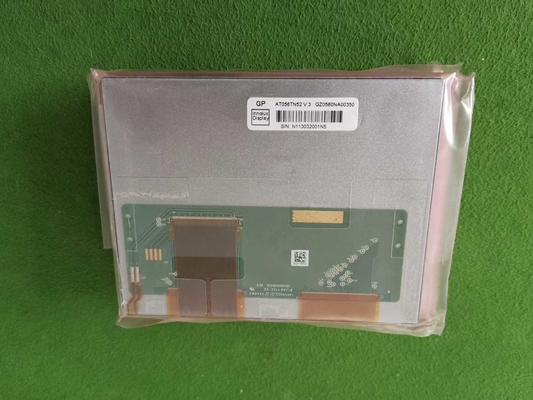

مدل ال‌سی‌دی 5.6 اینچی Innolux AT056TN52 V.3 با رزولوشن 640*480 پیکسل، 50 پین، 143PPI، پنل ال‌سی‌دی صنعتی

شرکت Chimei Innolux (از این پس Chimei Innolux نامیده می‌شود) AT056TN52 V.3 یک محصول پنل نمایشگر a-Si TFT-LCD با قطر 5.6 اینچ است که دارای یک سیستم نور پس‌زمینه WLED یکپارچه، بدون درایور نور پس‌زمینه و بدون صفحه لمسی است. این محصول دارای محدوده دمای عملیاتی -20 ~ 70 درجه سانتی‌گراد و محدوده دمای ذخیره‌سازی -30 ~ 80 درجه سانتی‌گراد است. ویژگی‌های کلی آن توسط einklcd به شرح زیر خلاصه شده است: نور پس‌زمینه WLED، U/D، L/R معکوس، مات، 2 در 1 FPC. بر اساس ویژگی‌های آن، einklcd توصیه می‌کند که این مدل در صنعت، قاب عکس دیجیتال، تلفن درب تصویری، تلفن VOIP و غیره استفاده شود. طبق اطلاعات ذخیره شده در einklcd، این مدل در سه ماهه دوم سال 2009 به تولید انبوه رسید و آخرین محموله آن در سه ماهه چهارم سال 2022 بود. در حال حاضر، این مدل متوقف شده است. ما مشخصات این مدل را برای اولین بار در 14 آگوست 2012 وارد کردیم و آخرین به‌روزرسانی در 28 فوریه 2025 انجام شد. اگر می‌خواهید AT056TN52 V.3 LCM را در محصول آینده خود تعبیه کنید، einklcd اکیداً توصیه می‌کند که با Chimei Innolux یا توزیع‌کننده آن تماس بگیرید تا از آخرین جزئیات تولید و مشخصات مطلع شوید. وضعیت تولید AT056TN52 V.3 که در einklcd.com مشخص شده است، فقط برای مرجع است و نباید به عنوان مبنایی برای تصمیم‌گیری کاربر استفاده شود.

نام تجاری: Chimei Innolux

شماره قطعه مدل: AT056TN52 V.3
اندازه قطر: 5.6 اینچ

نوع پنل: a-Si TFT-LCD، LCM
رزولوشن: 640(RGB)×480، VGA 143PPI

فرمت پیکسل: RGB نوار عمودی
مساحت فعال: 112.896(W)×84.672(H) میلی‌متر

بازشوی قاب: 115.70(W)×87.47(H) میلی‌متر
ابعاد کلی: 126.5(H)×100(V) ×6(D) میلی‌متر

پردازش: ضد انعکاس
درخشندگی: 200 cd/m² (معمولی)

نسبت کنتراست: 500:1 (معمولی) (TM)
جهت دید: ساعت 6

زمان پاسخگویی: 10/15 (معمولی)(Tr/Td)
زاویه دید: 70/70/50/70 (معمولی)(CR≥10) چپ / راست / بالا / پایین

حالت عملیاتی: TN، به طور معمول سفید، انتقالی
پشتیبانی از رنگ: 16.7M

منبع نور: WLED [3S5P]، 20000 ساعت، بدون درایور
وزن: 127.5 گرم (معمولی)

طراحی شده برای صنعت، قاب عکس دیجیتال، تلفن درب تصویری، تلفن VOIP
نرخ فریم: 60Hz
120Hz (ورودی 60HZ): مدار MEMC تعبیه شده
120Hz+120Hz: پنل 120Hz + نور پس‌زمینه 120Hz
240Hz (ورودی 60HZ): مدار MEMC تعبیه شده صفحه لمسی بدون
نوع رابط: RGB موازی (1 کانال، 8 بیت)، 50 پین FPC
منبع تغذیه: 3.3/5.0/15/-10V (معمولی)(VCC/AVDD/VGH/VGL)
محیط: دمای عملیاتی: -20 ~ 70 درجه سانتی‌گراد؛

دمای ذخیره‌سازی: -30 ~ 80 درجه سانتی‌گراد
